17 · Альбом чертежей: козырёк, раздел КД

Входной козырёк — Альбом чертежей: козырёк, раздел КД

01 — Титульный лист — 01Титульный лист

02 — Общие указания — 02Общие указания

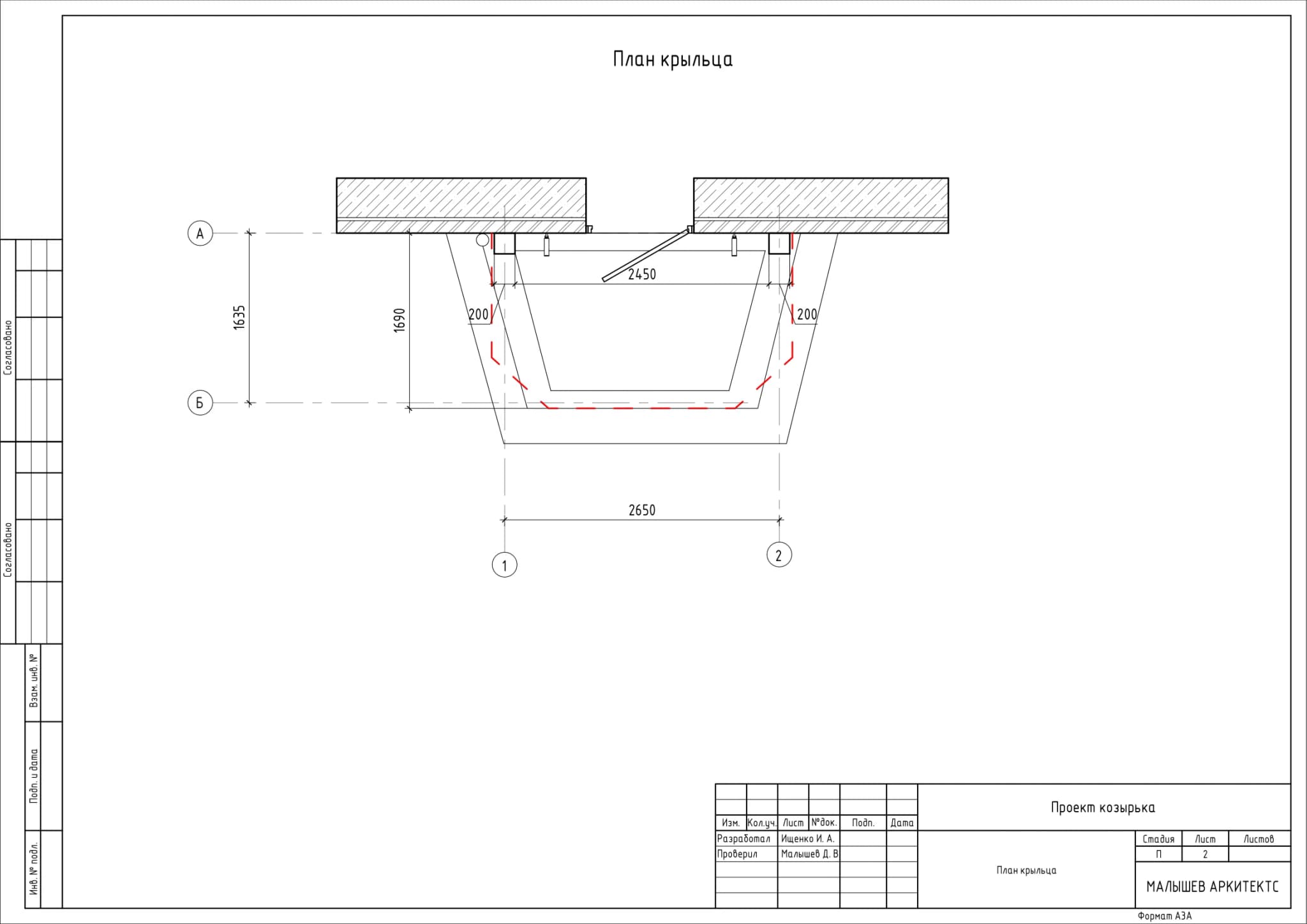

03 — План крыльца — 03План крыльца

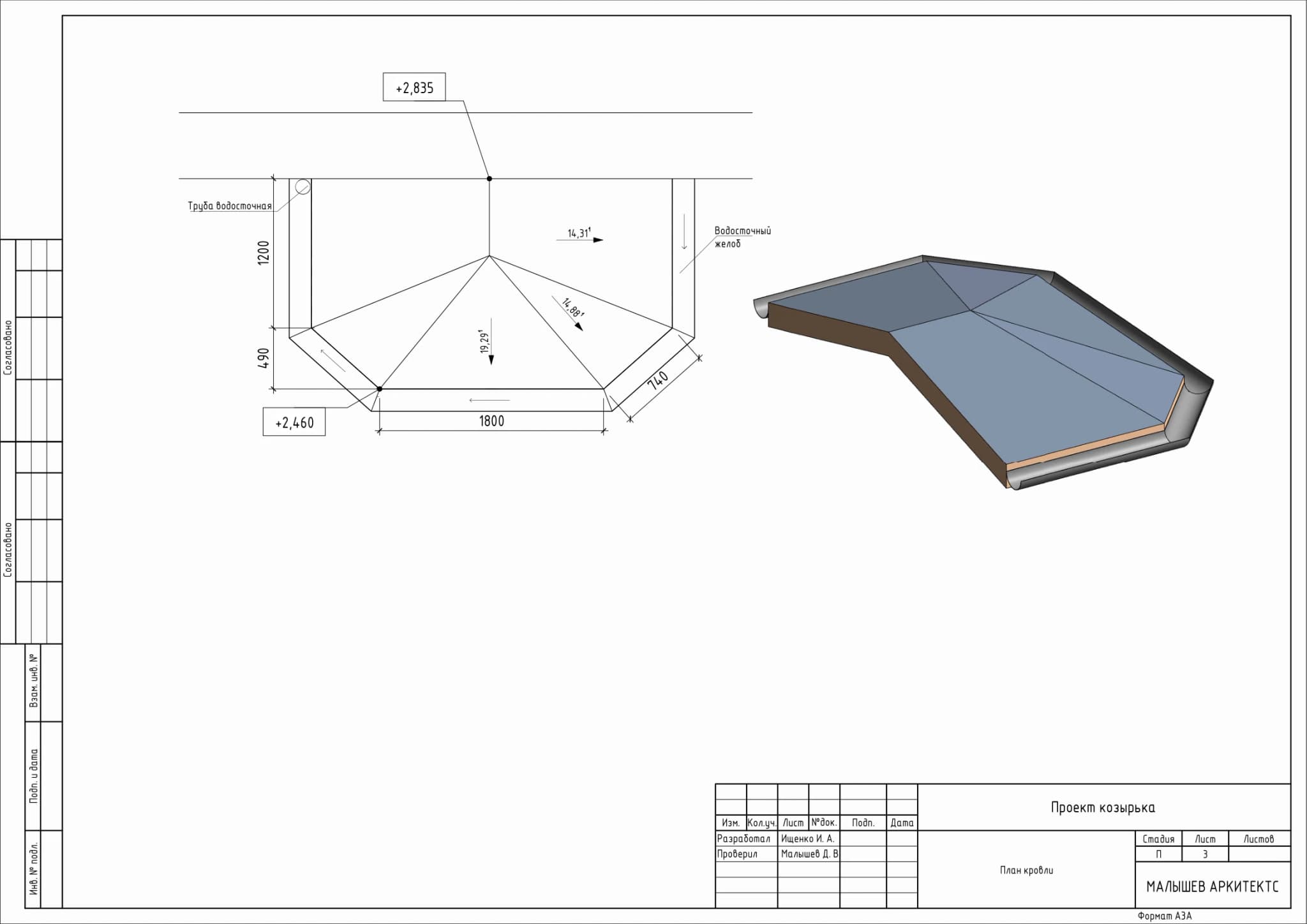

04 — Разрез и уклоны кровли — 04Разрез и уклоны кровли

05 — Стропильная система — 05Стропильная система

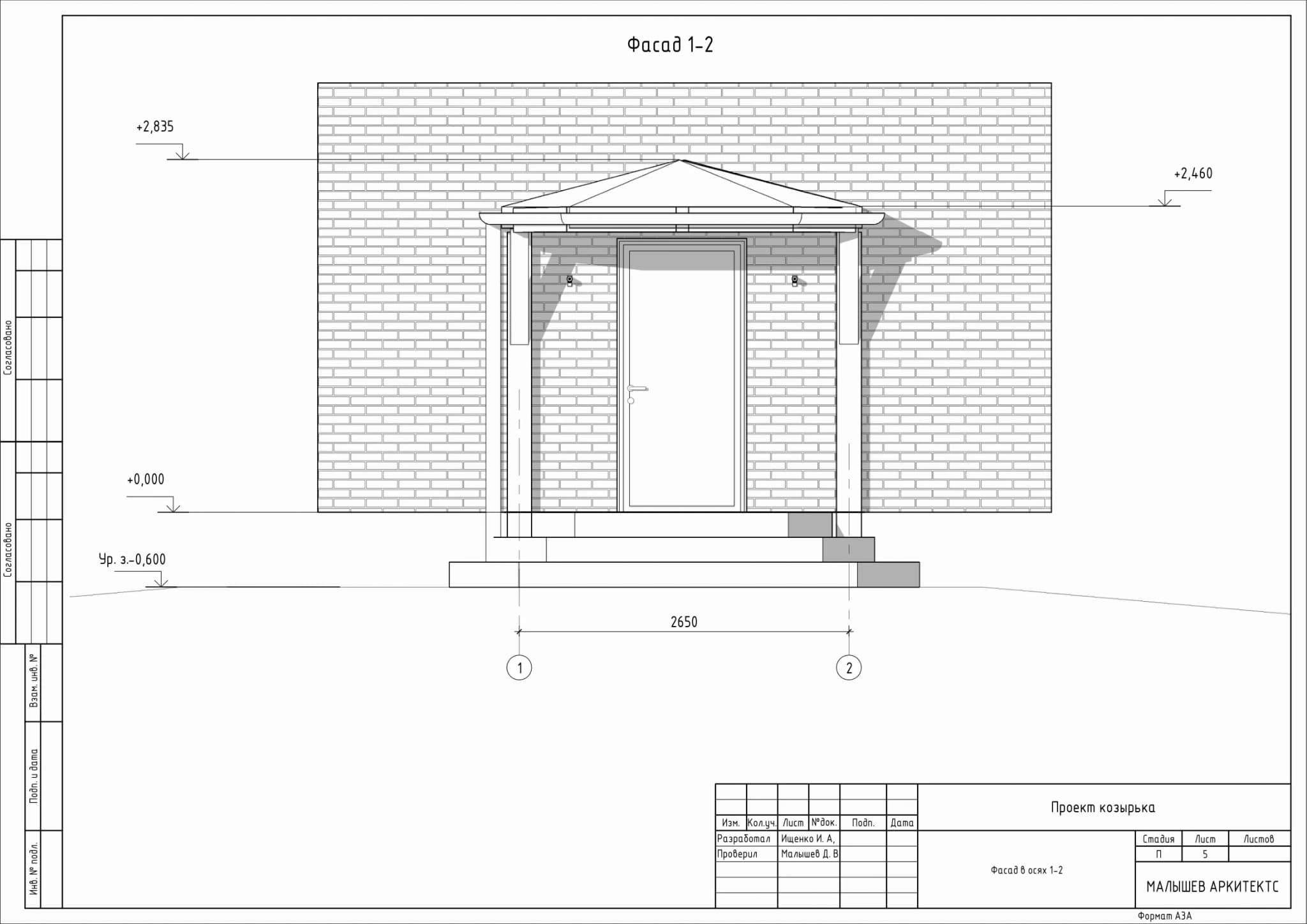

06 — Фасад в осях 1–2 — 06Фасад в осях 1–2

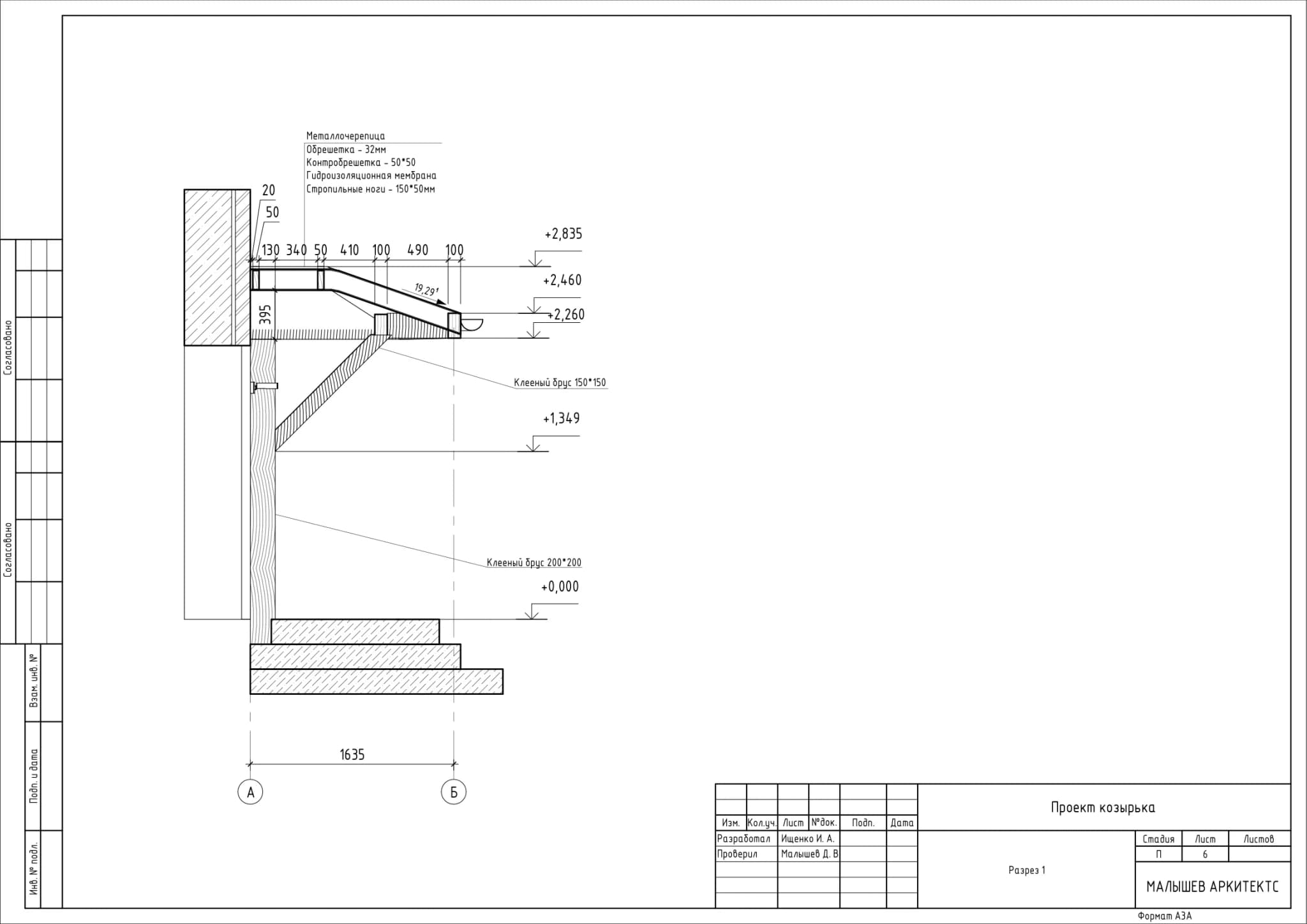

07 — Узел кровельного пирога — 07Узел кровельного пирога

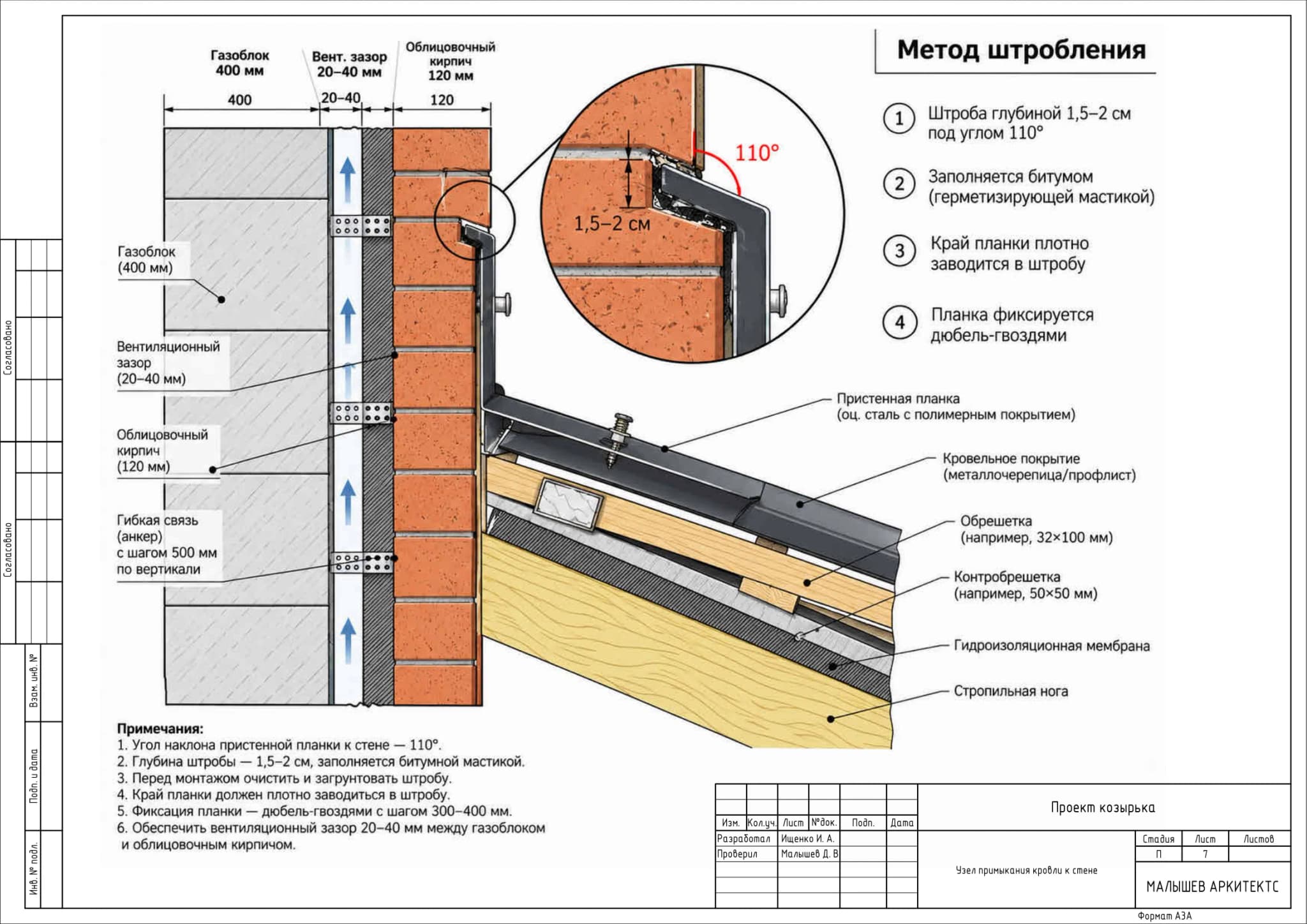

08 — Крепление к стене: метод штробления — 08Крепление к стене: метод штробления

09 — Опирание стойки на бетонное основание — 09Опирание стойки на бетонное основание

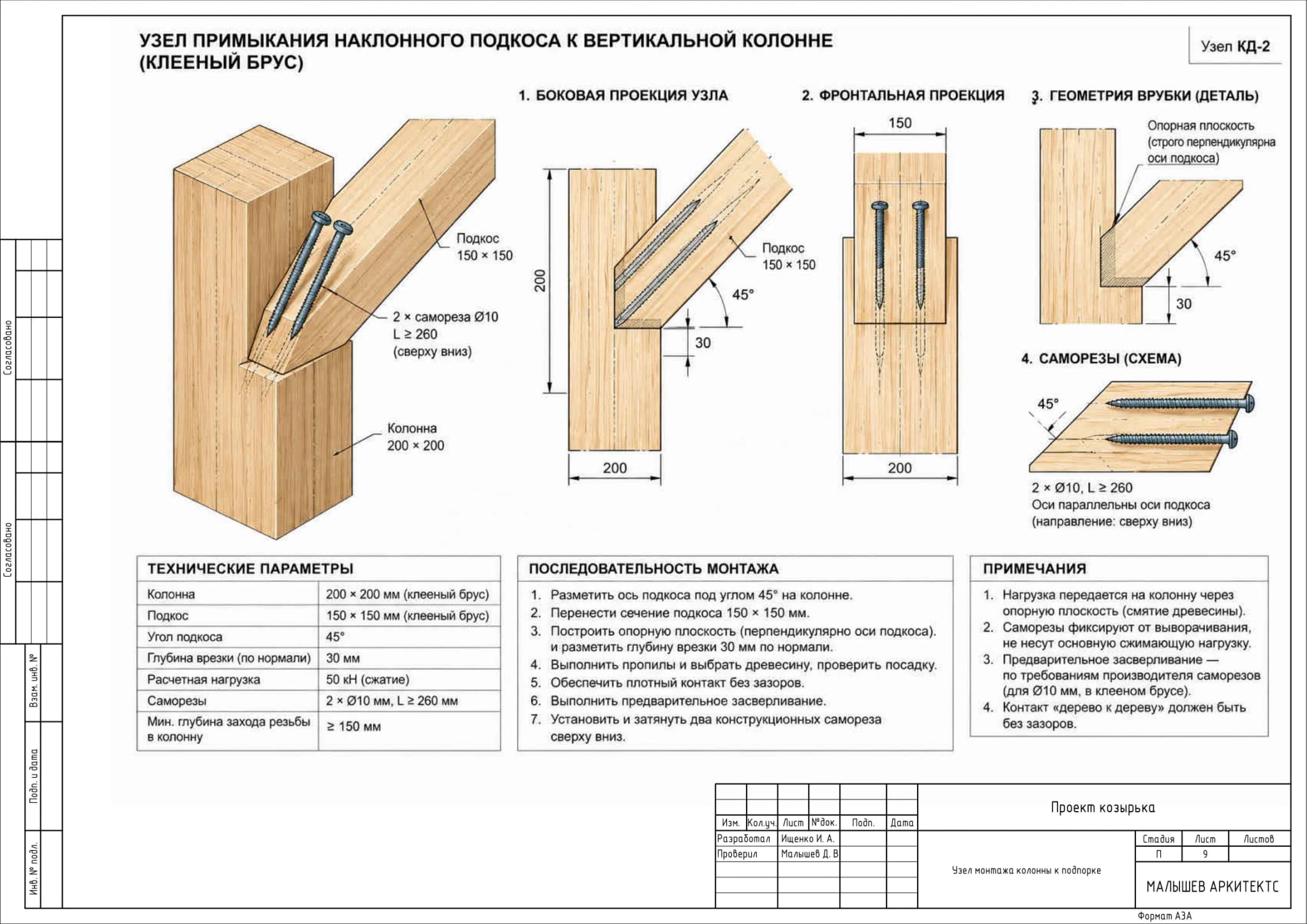

10 — Узел примыкания подкоса к колонне — 10Узел примыкания подкоса к колонне

11 — Верхний монтажный узел козырька — 11Верхний монтажный узел козырька

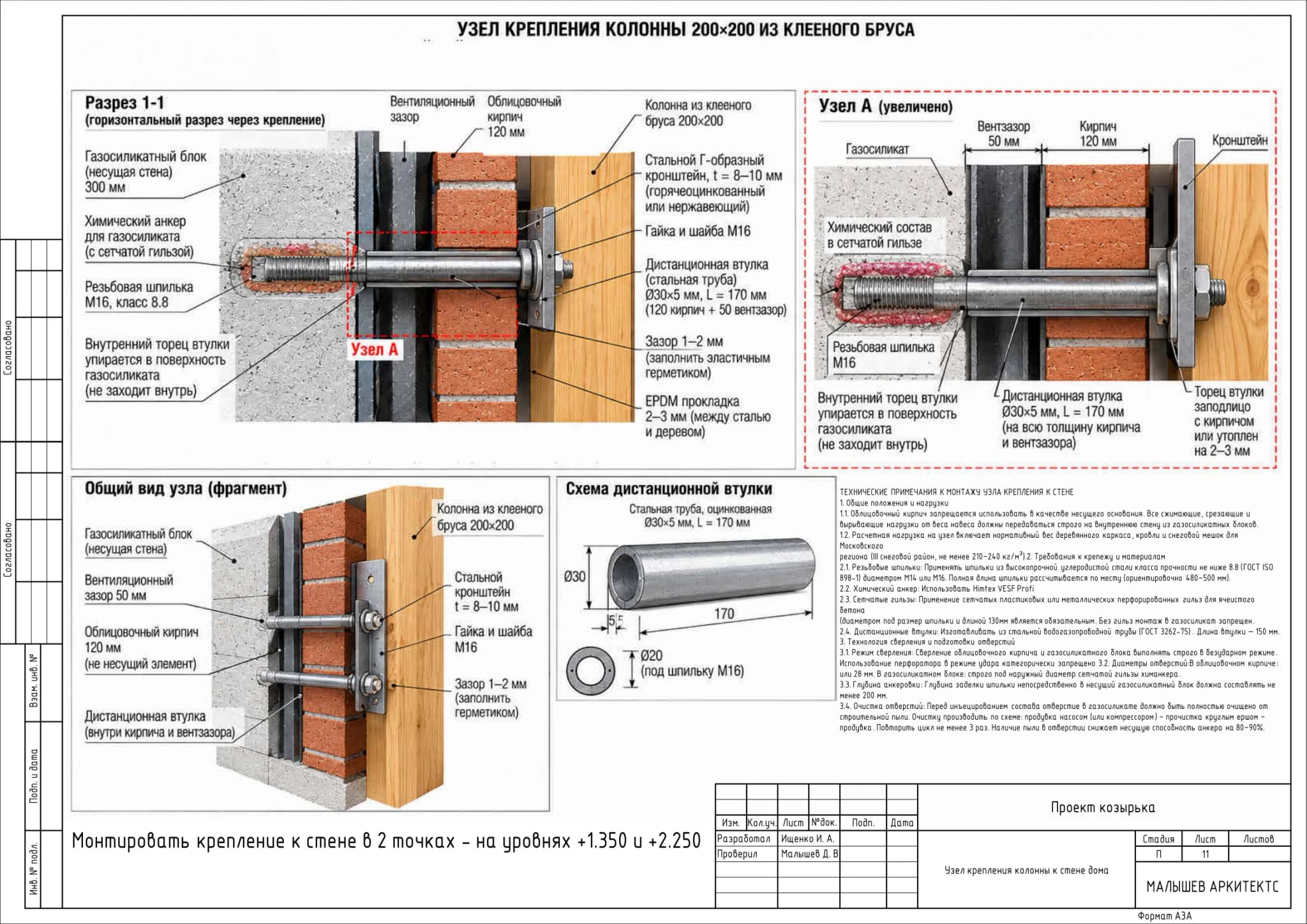

12 — Узел крепления колонны 200 × 200 — 12Узел крепления колонны 200 × 200

13 — Узел крепления стального кронштейна — 13Узел крепления стального кронштейна

14 — Спецификации пиломатериала и кровли — 14Спецификации пиломатериала и кровли

15 — Расчёт снеговой нагрузки — 15Расчёт снеговой нагрузки

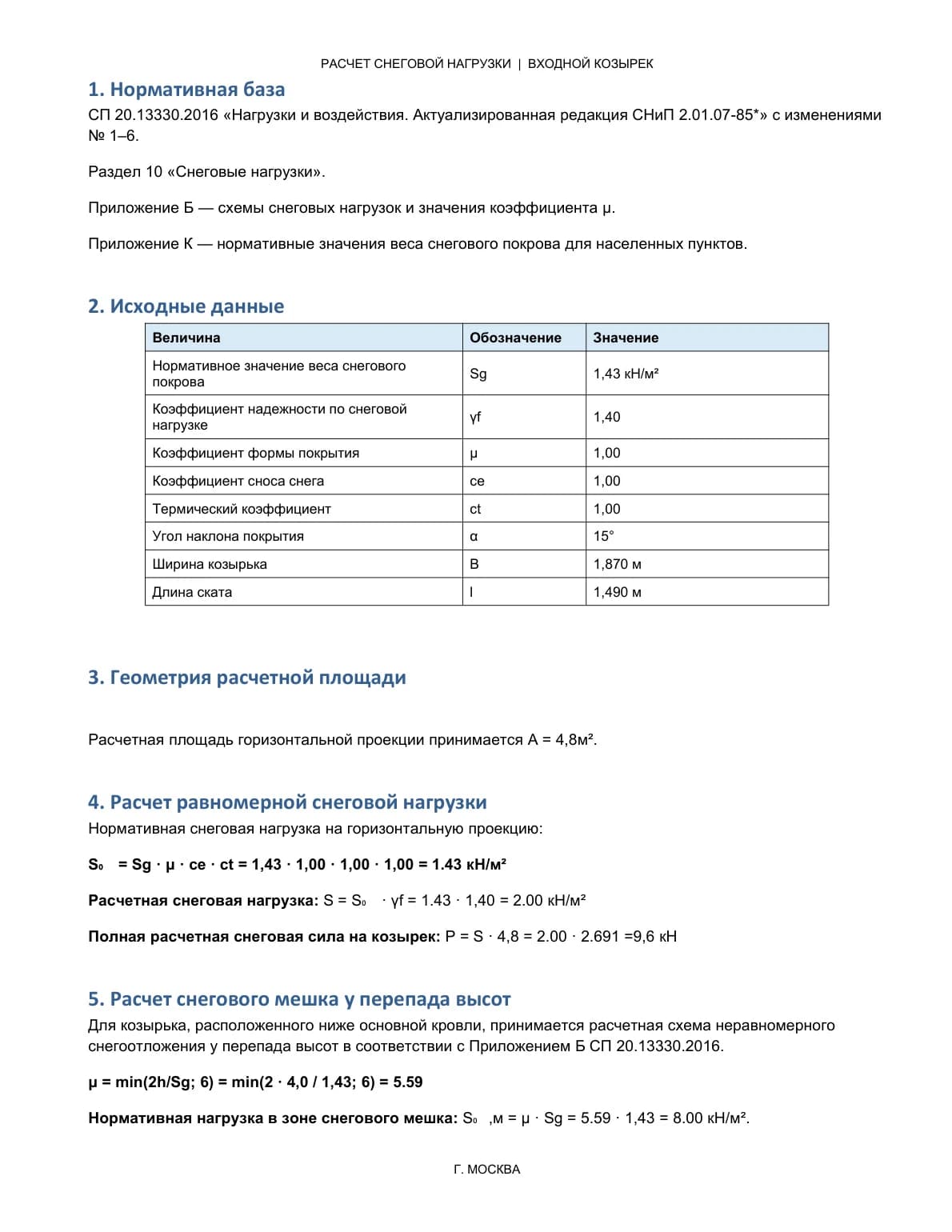

16 — Нормативная база расчёта — 16Нормативная база расчёта

17 — Результаты расчёта — 17Результаты расчёта
