27 · Альбом чертежей: АР и КР

Каркасный дом «Варяг» — Альбом чертежей: АР и КР

01 — Титульный лист — 01Титульный лист

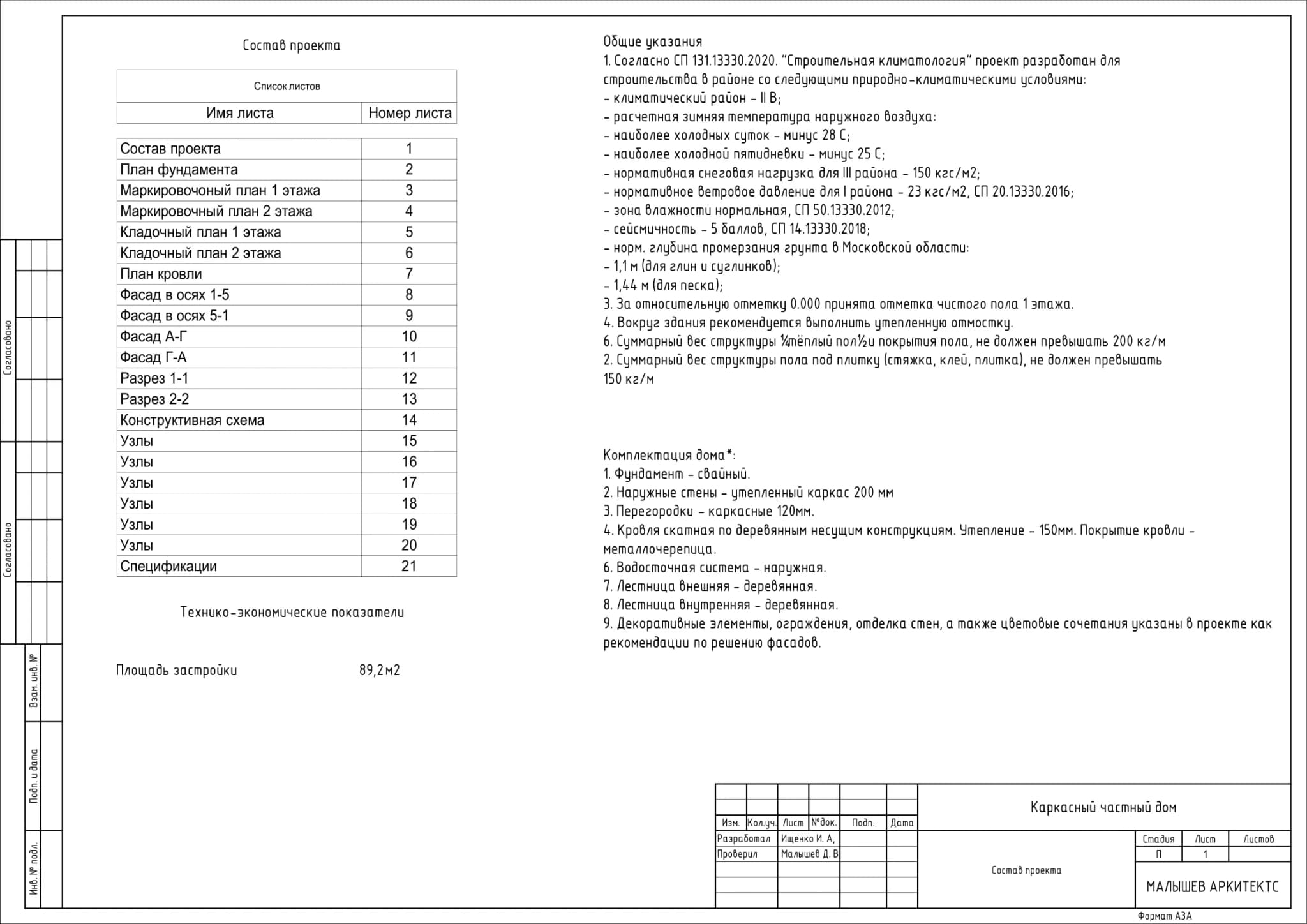

02 — Общие указания — 02Общие указания

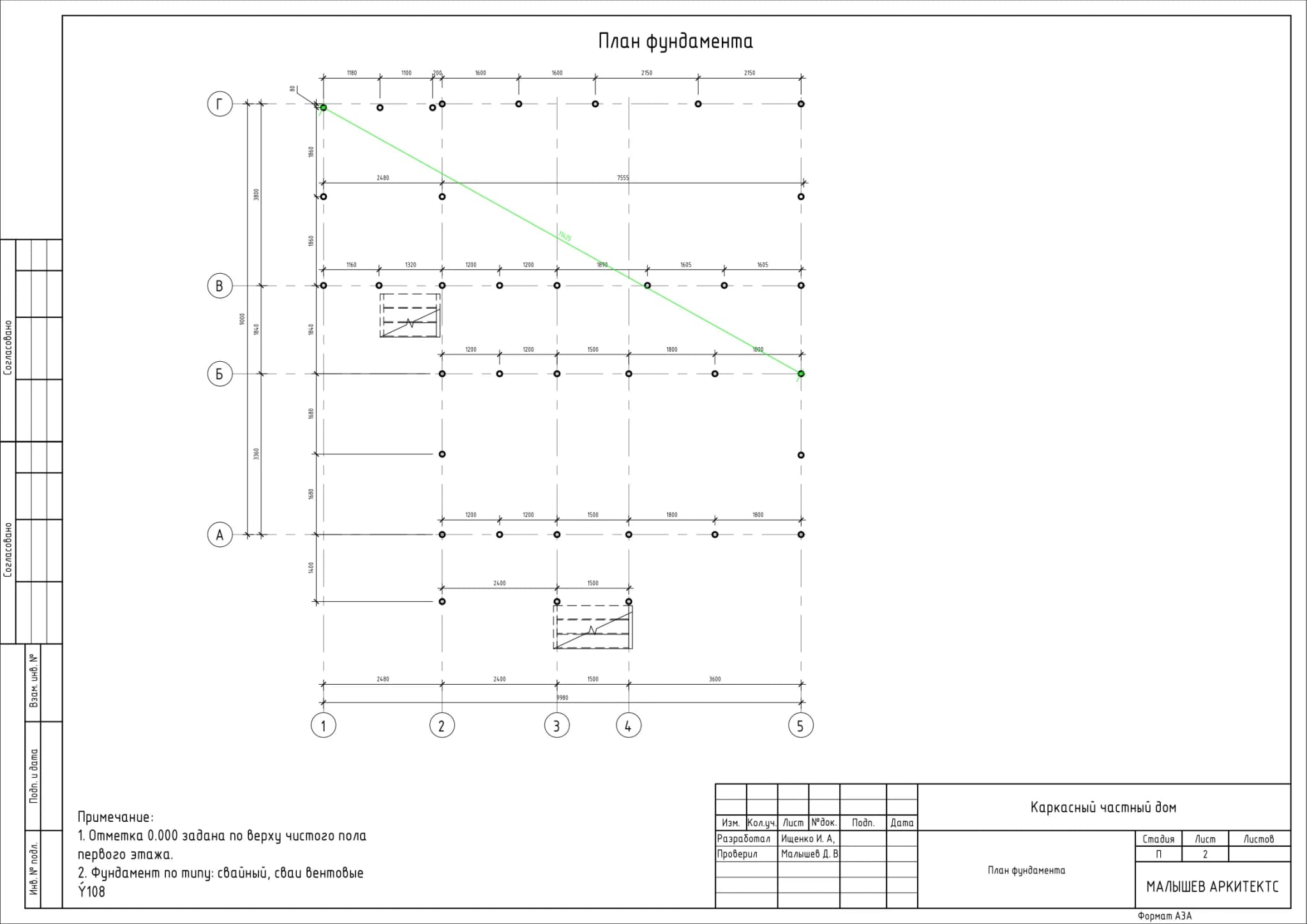

03 — План фундамента — 03План фундамента

04 — Маркировочный план 1 этажа и спецификация помещений — 04Маркировочный план 1 этажа и спецификация помещений

05 — Маркировочный план 2 этажа — 05Маркировочный план 2 этажа

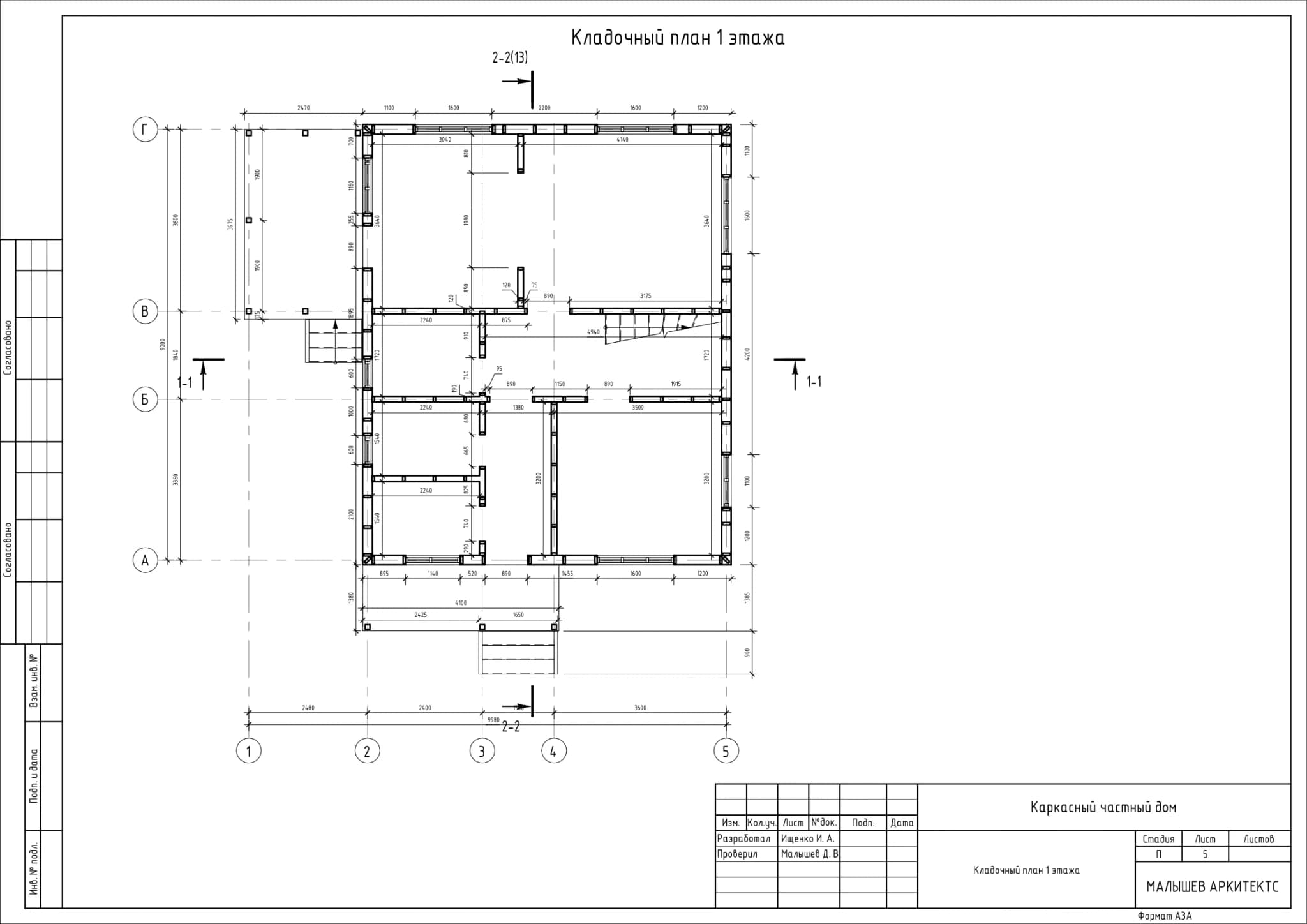

06 — Кладочный план 1 этажа — 06Кладочный план 1 этажа

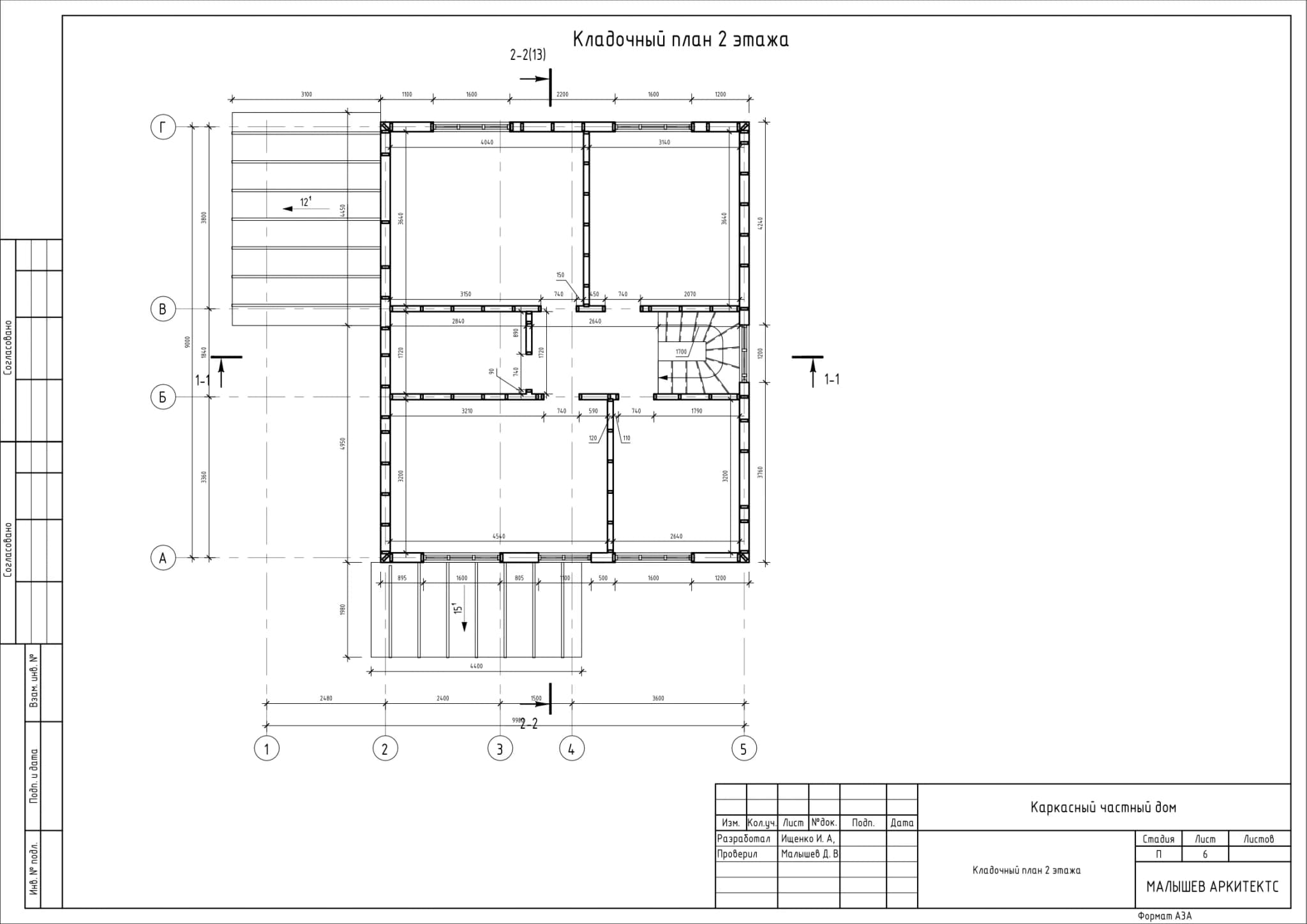

07 — Кладочный план 2 этажа — 07Кладочный план 2 этажа

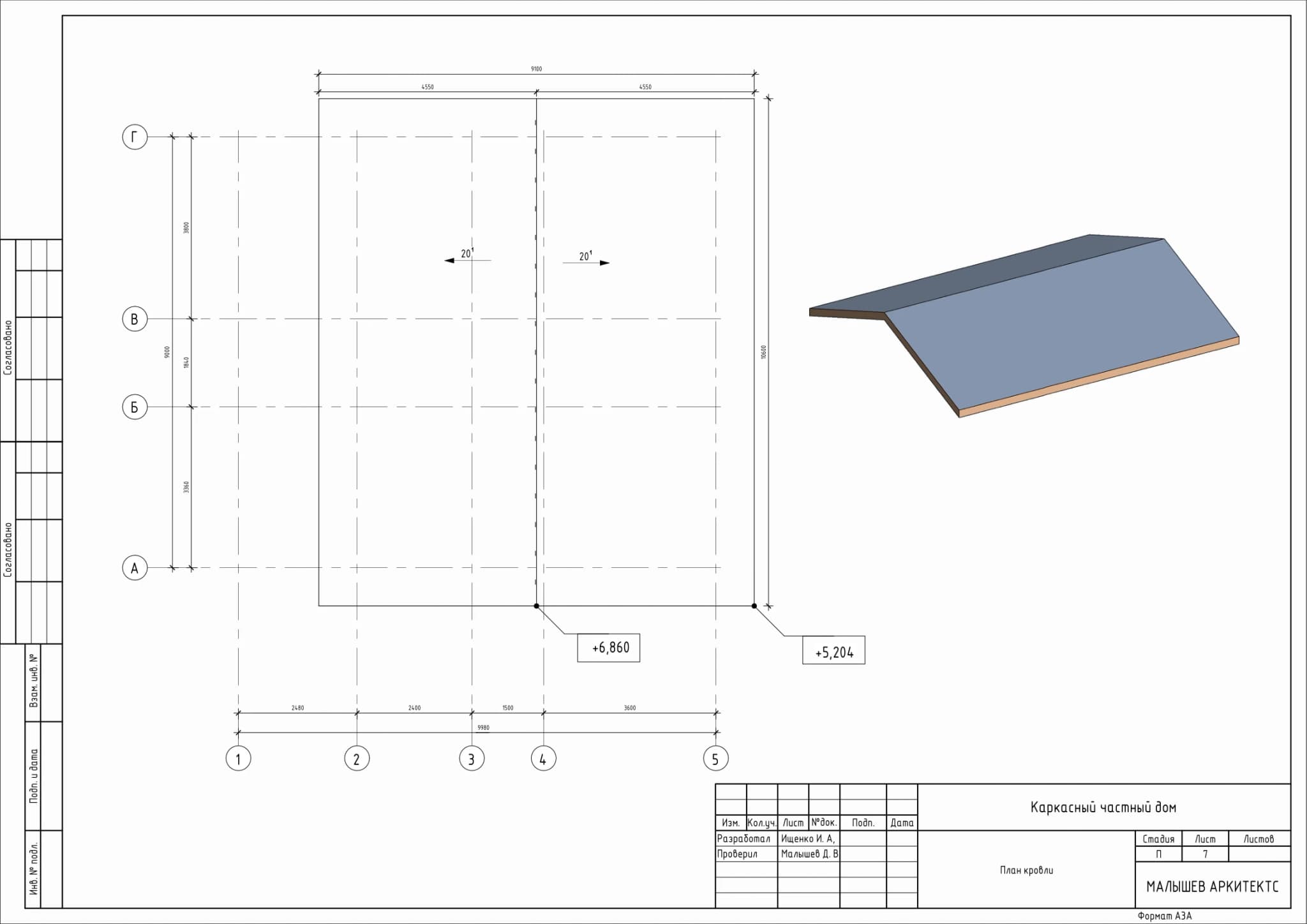

08 — План кровли — 08План кровли

09 — Фасад в осях 1–5 — 09Фасад в осях 1–5

10 — Фасад в осях 5–1 — 10Фасад в осях 5–1

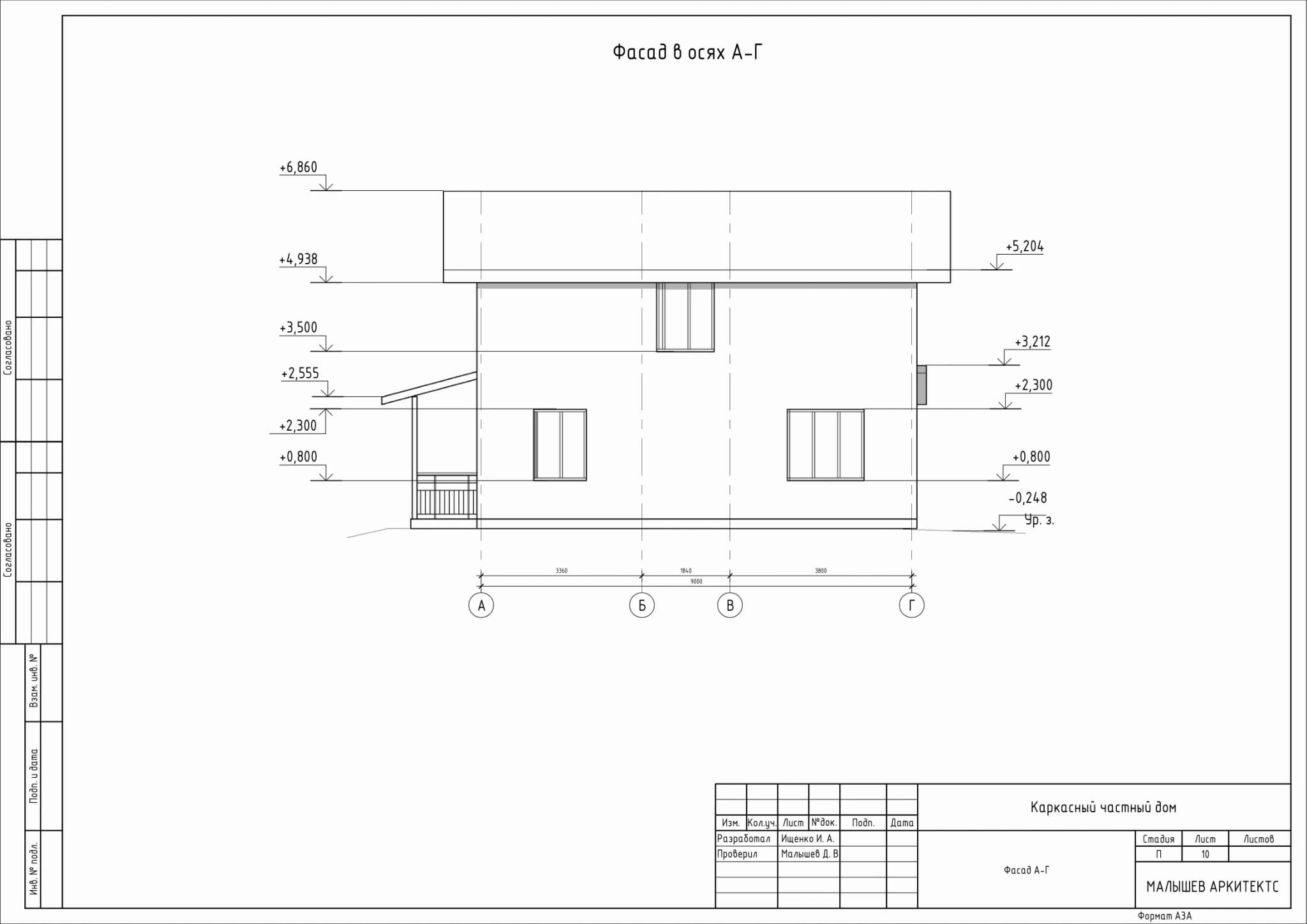

11 — Фасад в осях А–Г — 11Фасад в осях А–Г

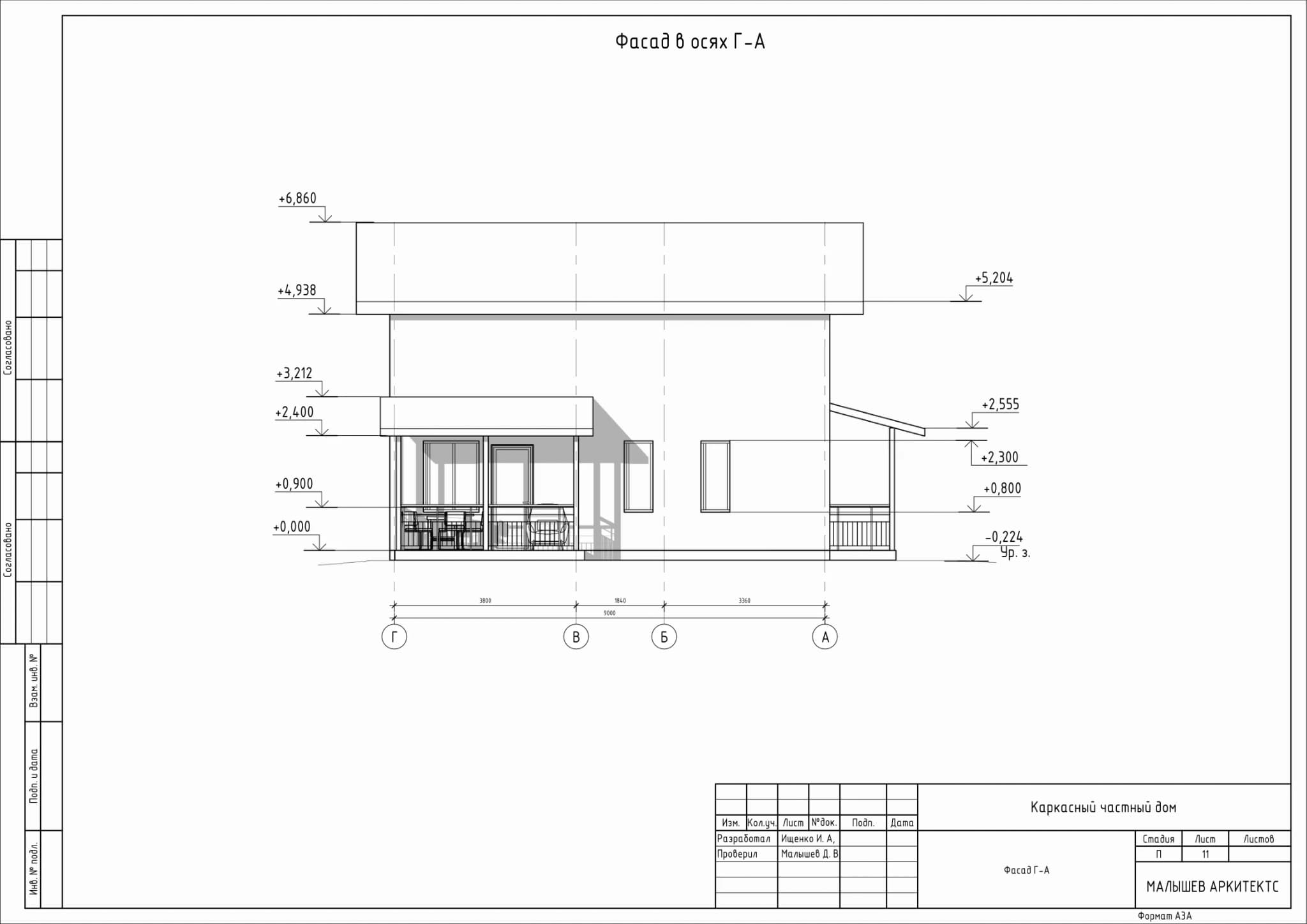

12 — Фасад в осях Г–А — 12Фасад в осях Г–А

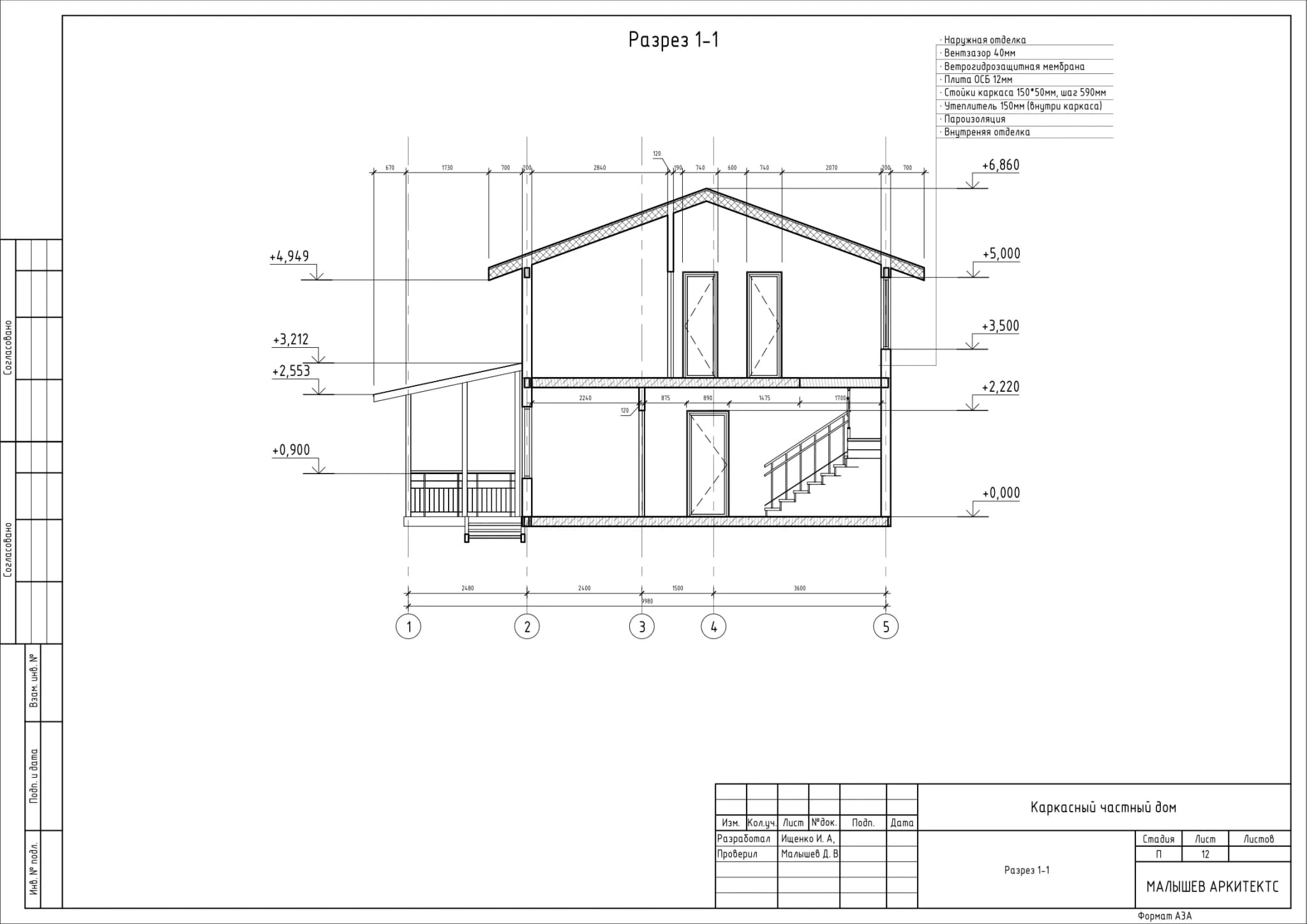

13 — Разрез 1–1 — 13Разрез 1–1

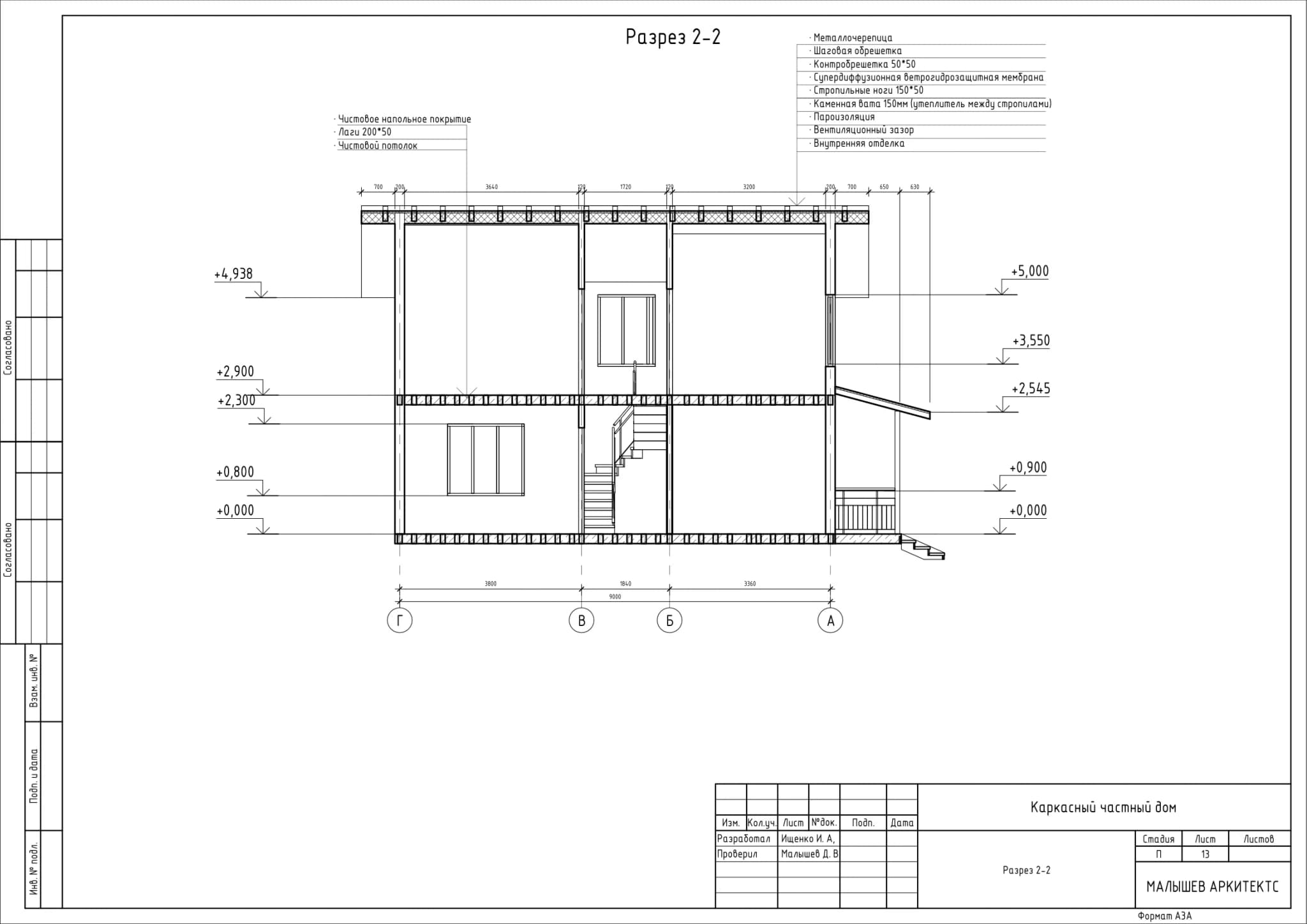

14 — Разрез 2–2 — 14Разрез 2–2

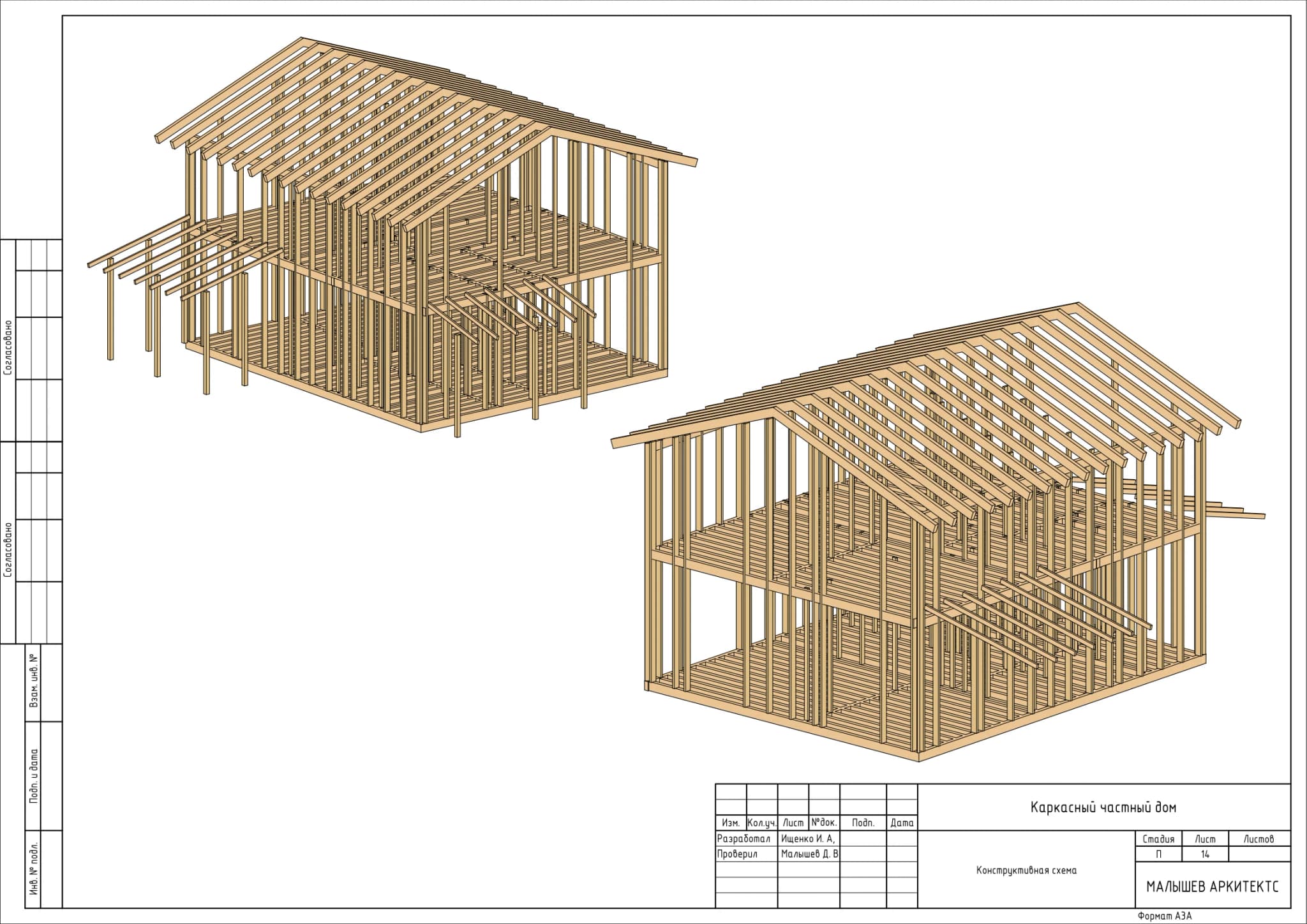

15 — Конструктивная схема каркаса — 15Конструктивная схема каркаса

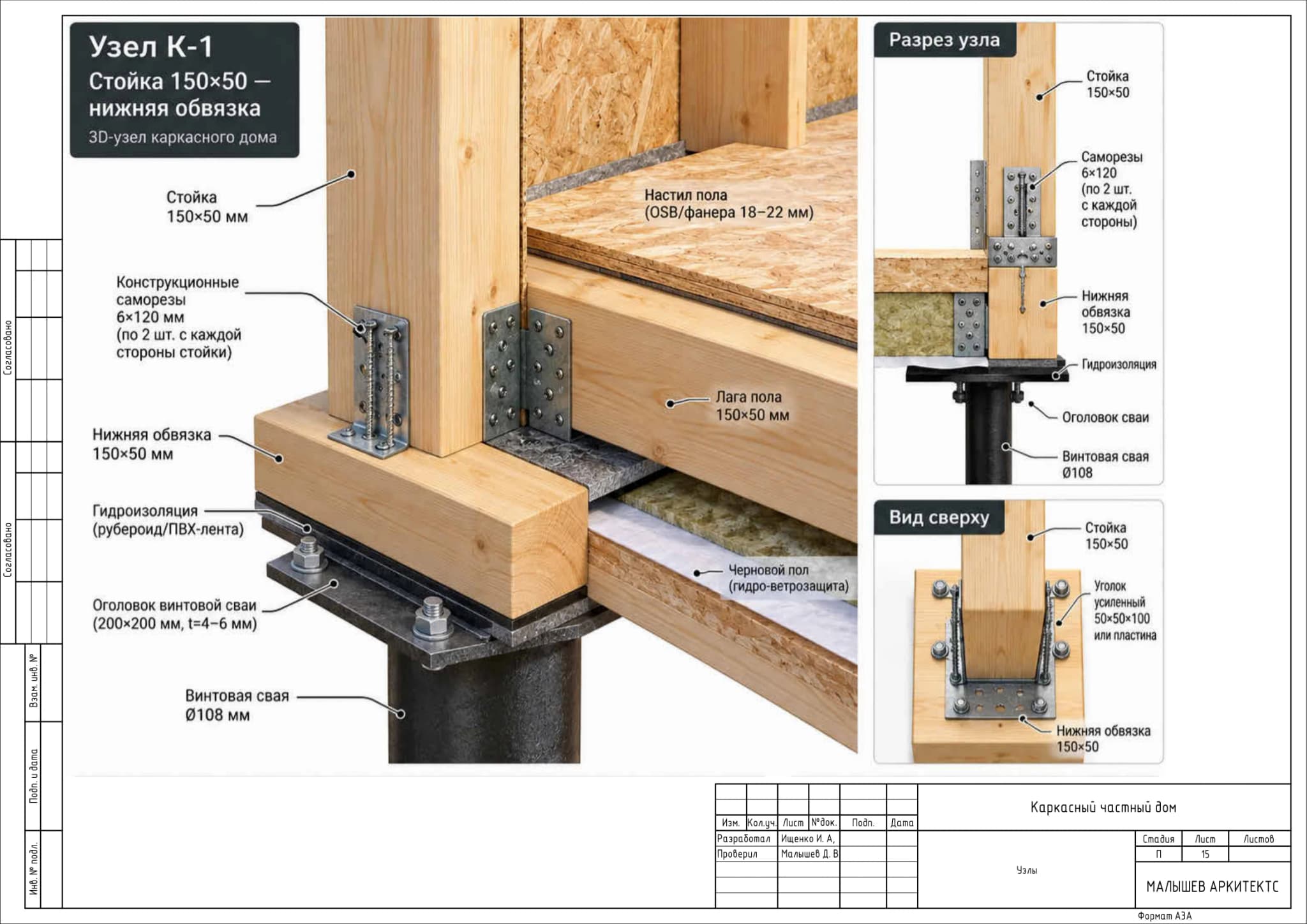

16 — Узел К-1: стойка и нижняя обвязка — 16Узел К-1: стойка и нижняя обвязка

17 — Узел К-3: наружный угол — 17Узел К-3: наружный угол

18 — Узел К-5: оконный проём — 18Узел К-5: оконный проём

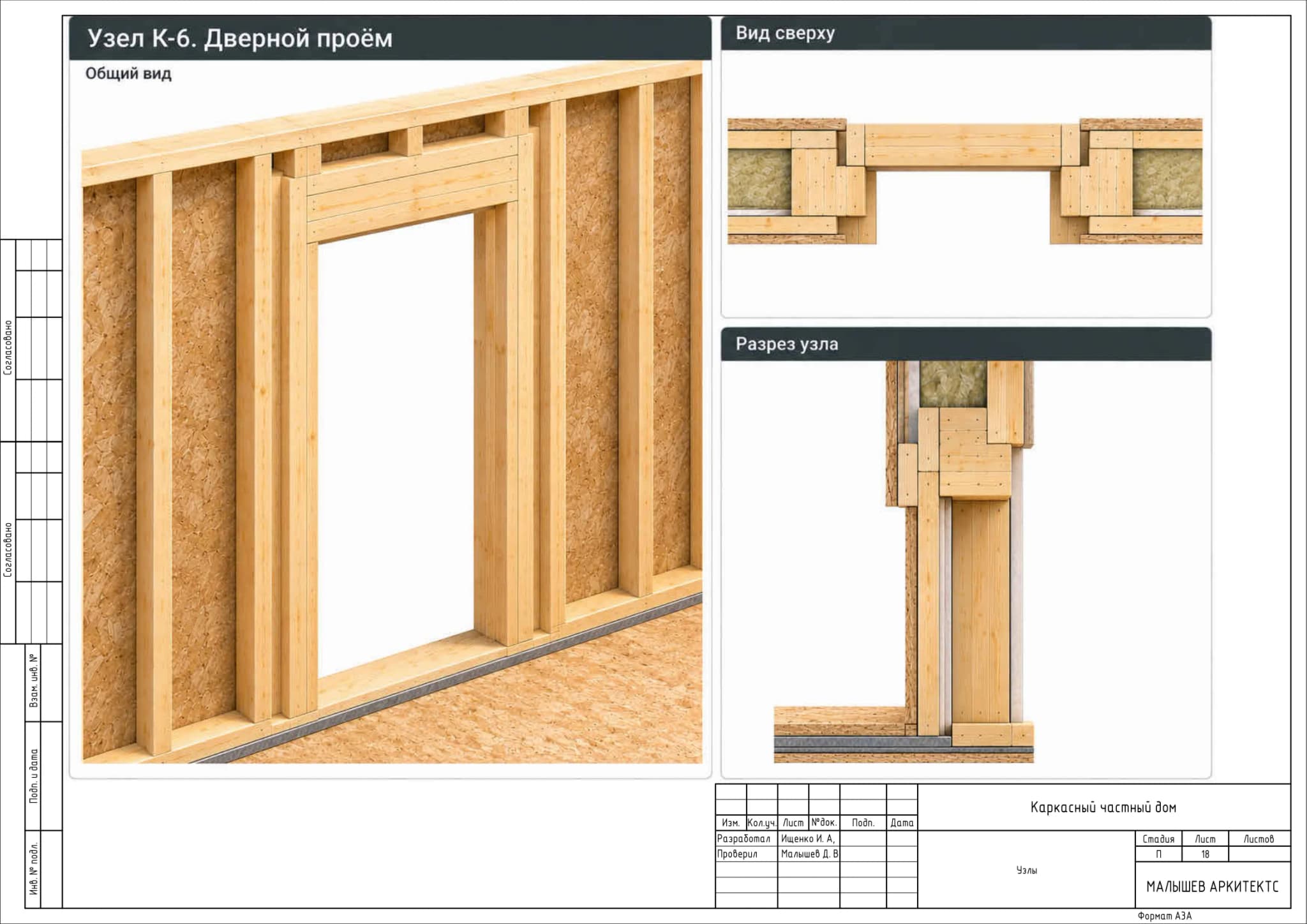

19 — Узел К-6: дверной проём — 19Узел К-6: дверной проём

20 — Узел К-8: лага перекрытия — 20Узел К-8: лага перекрытия

21 — Примыкание козырька к стене — 21Примыкание козырька к стене

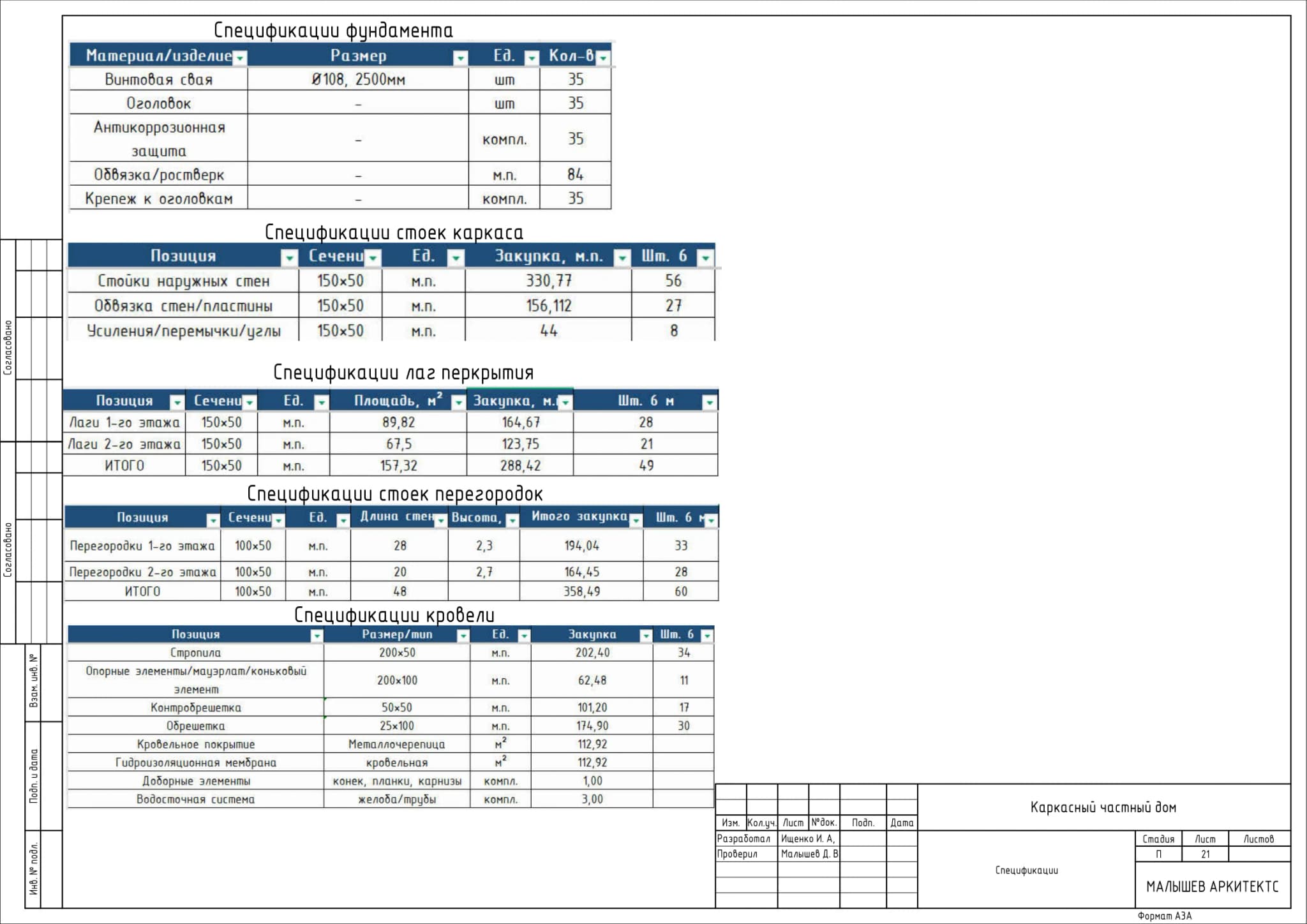

22 — Спецификации материалов — 22Спецификации материалов

23 — Схема посадки дома на участке — 23Схема посадки дома на участке

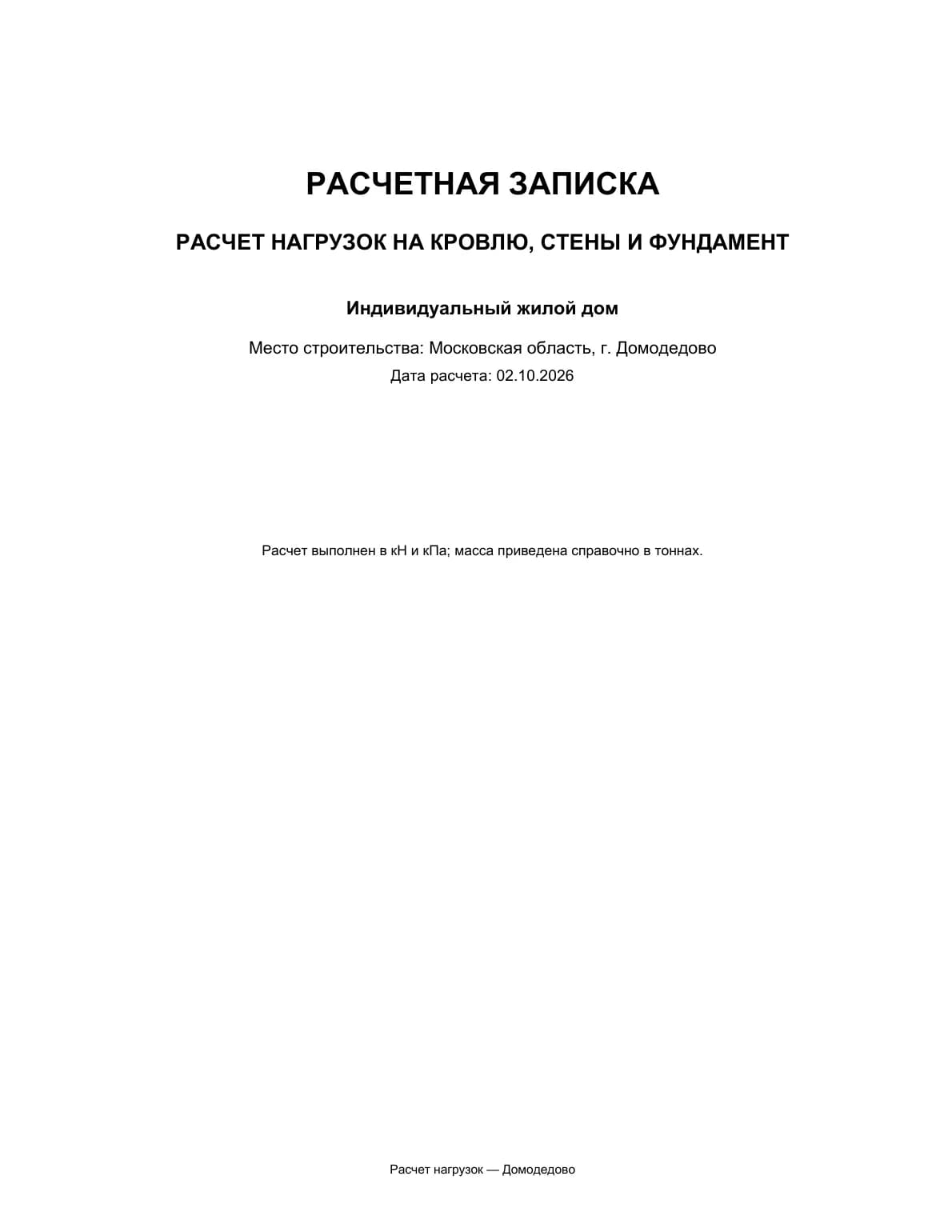

24 — Расчёт нагрузок: расчётная записка — 24Расчёт нагрузок: расчётная записка

25 — Исходные данные расчёта — 25Исходные данные расчёта

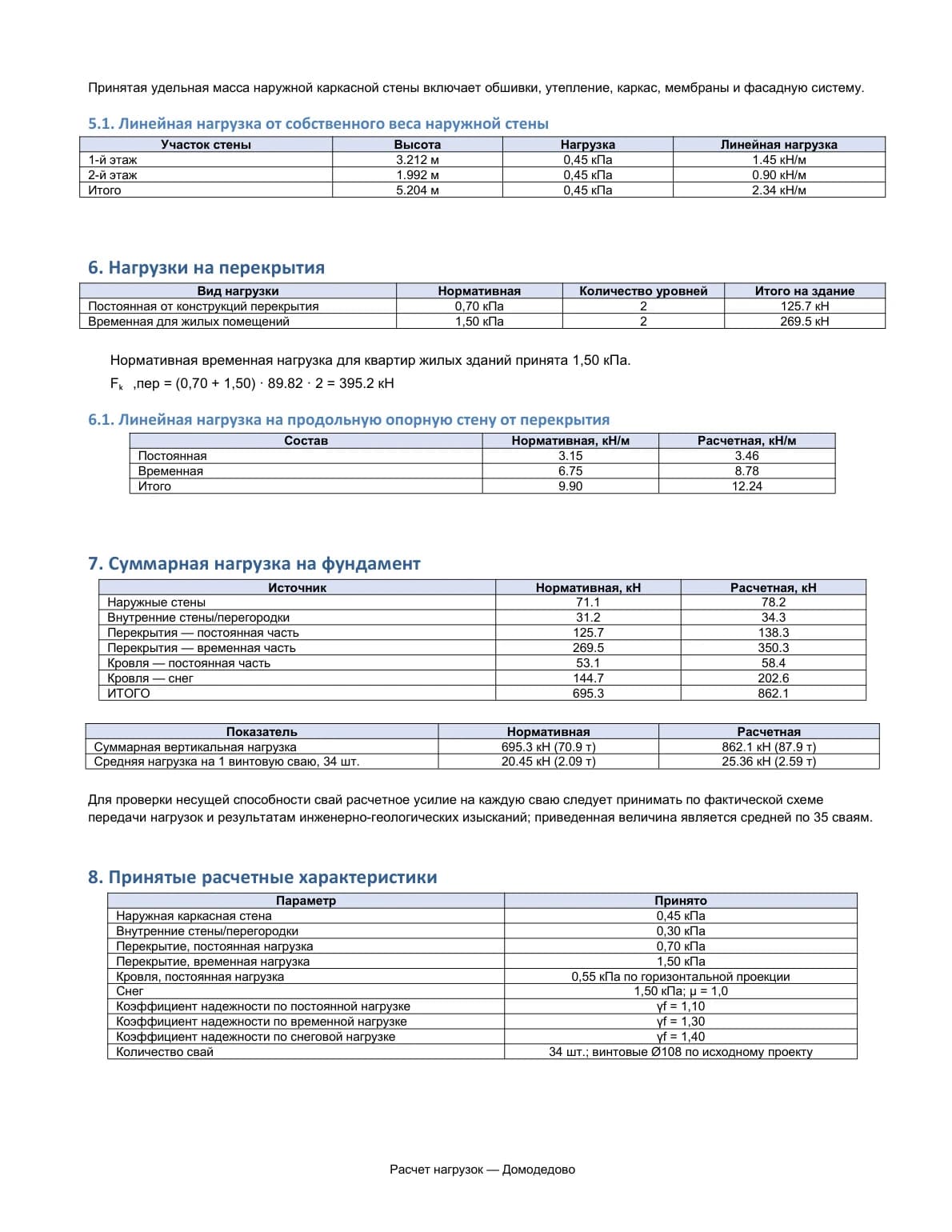

26 — Нагрузки от стен и перекрытий — 26Нагрузки от стен и перекрытий

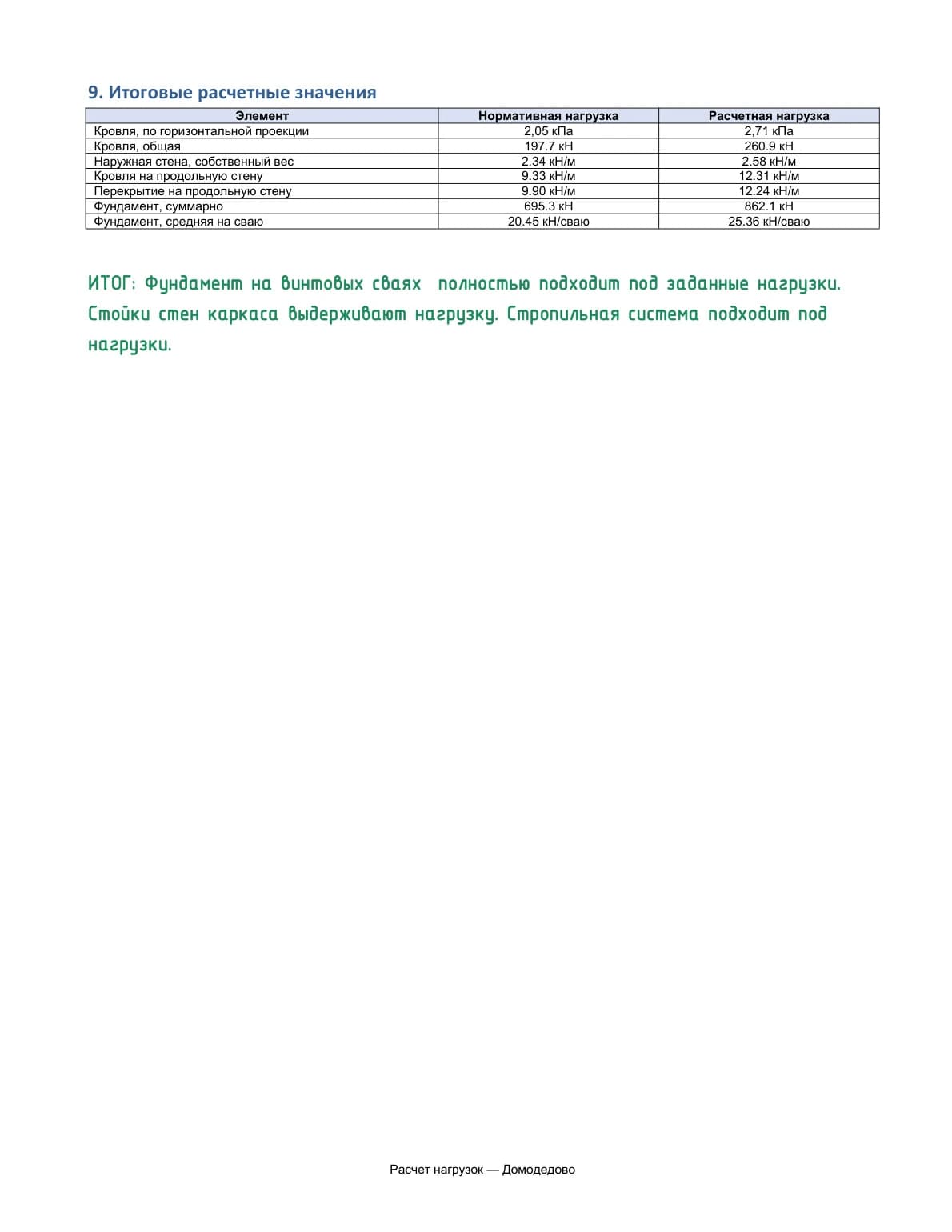

27 — Итоговые расчётные значения — 27Итоговые расчётные значения
